Lodo HorizontalSecador de Pá com Lâmina Oca Economia de Energia

Descrição do Produto:

Um secador de pás é um secador de agitação de baixa velocidade que utiliza uma pá de agitação interna para garantir que os materiais úmidos entrem em contato total com o transportador de calor e as superfícies aquecidas, alcançando assim o propósito de secagem. Geralmente é do tipo horizontal, de eixo duplo ou de eixo quádruplo. Os secadores de pás são classificados em tipo de ar quente e tipo condutivo.

Introdução do Produto

Este produto secador de pás pode aquecer ou resfriar indiretamente materiais pastosos, granulares, em pó e em suspensão, e pode completar operações unitárias como secagem, resfriamento, aquecimento, esterilização, reação e combustão a baixa temperatura. As lâminas de transferência de calor de agitação em forma de cunha especiais no equipamento possuem alta eficiência de transferência de calor e uma função de autolimpeza para a superfície de transferência de calor.

Princípio de Funcionamento

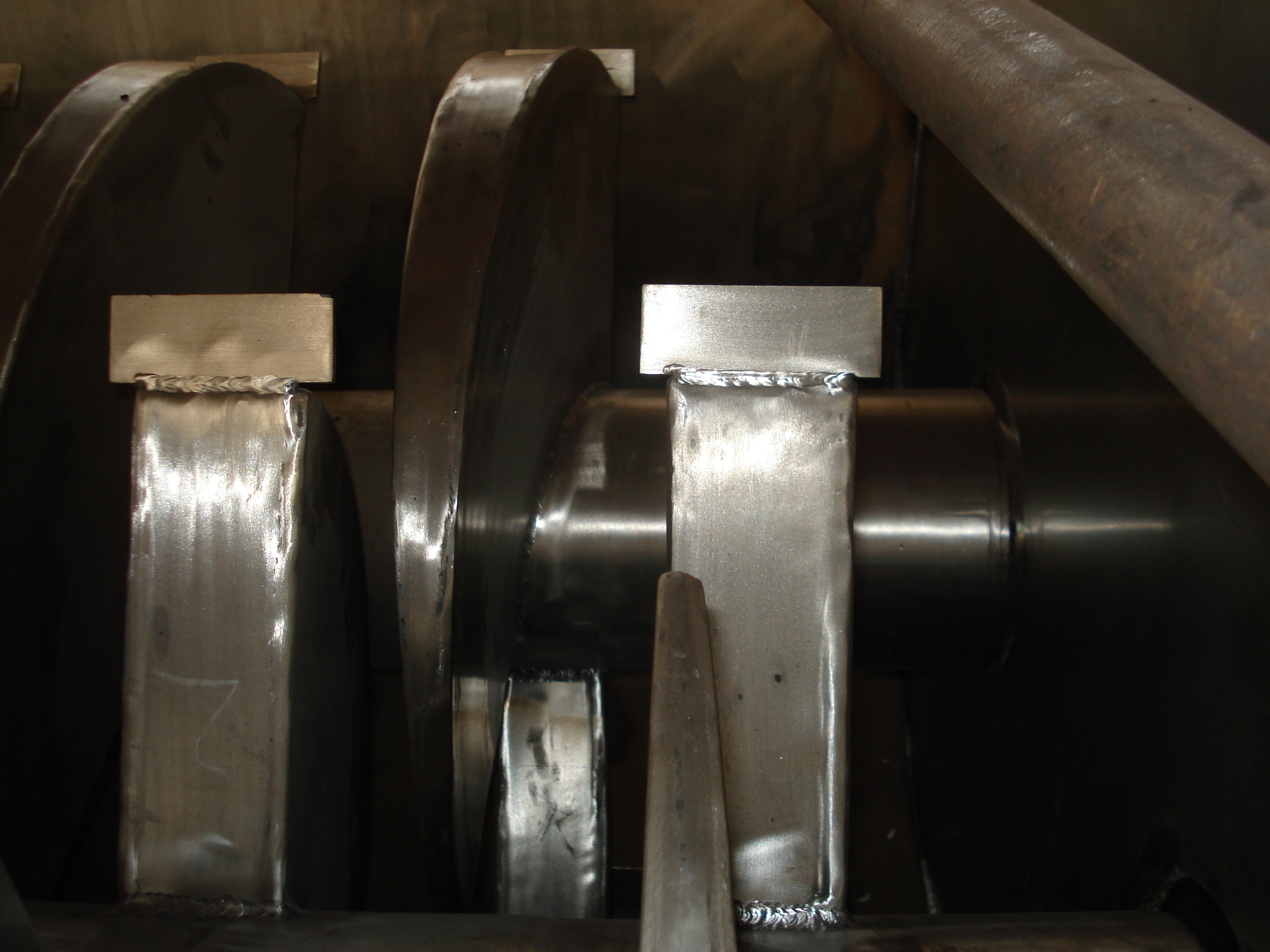

Lâminas ocas em forma de cunha densamente arranjadas correm ao longo de um eixo oco, através do qual o meio de transferência de calor flui. A área de transferência de calor por unidade de volume efetivo é grande, e a temperatura do meio de transferência de calor varia de -40°C a 320°C. Pode ser vapor ou um líquido como água quente ou óleo térmico. É utilizada aquecimento por condução indireta, eliminando o risco de perda de calor pelo ar; todo o calor é usado para aquecer o material. A perda de calor é limitada à dissipação de calor para o ambiente através da camada de isolamento da unidade. A superfície de transferência de calor da lâmina em forma de cunha possui uma função de autolimpeza. O movimento relativo das partículas de material com a superfície em forma de cunha cria um efeito de lavagem, removendo material aderido e mantendo uma superfície de transferência de calor limpa durante a operação. A carcaça do secador de pás é em forma de Ω, abrigando tipicamente dois a quatro eixos de agitação ocos. A carcaça possui tampas de extremidade seladas e uma tampa superior para evitar vazamento de poeira do material e garantir o desempenho ideal.

O meio de transferência de calor flui através de uma junta rotativa, através da jaqueta da carcaça e dos eixos de agitação ocos. Os eixos de agitação ocos possuem diferentes estruturas internas dependendo do tipo de meio de transferência de calor para garantir uma transferência de calor ideal.

Características de Desempenho

Consumo de Energia Baixo: Devido ao aquecimento indireto, não há uma grande quantidade de ar levando o calor embora. A parede externa do secador também é isolada. Para materiais em suspensão, apenas 1,2 kg de vapor é necessário para evaporar 1 kg de água.

Baixo Custo do Sistema: A grande área de transferência de calor por unidade de volume efetivo encurta o tempo de processamento e reduz o tamanho do equipamento, reduzindo significativamente a área de construção e os requisitos de espaço.

Ampla Gama de Materiais Processáveis: Pode lidar com materiais sensíveis ao calor e materiais que requerem processamento em alta temperatura usando vários meios de transferência de calor. Meios comumente usados incluem vapor, óleo térmico, água quente e água de resfriamento.

Pode operar continuamente ou intermitentemente, tornando-o aplicável em muitos campos.

Baixa Poluição Ambiental: Como não utiliza ar, o arraste de poeira é mínimo. A evaporação de solvente é muito pequena, facilitando o processamento. Para materiais contaminados ou situações que requerem recuperação de solvente, um sistema de circulação em circuito fechado pode ser usado.

Baixos Custos Operacionais: Sua estrutura minimiza o desgaste, resultando em custos de manutenção muito baixos.

Operação Estável: Devido ao efeito especial de agitação de compressão-expansão das lâminas em forma de cunha, as partículas de material estão em contato total com a superfície de transferência de calor. Dentro da faixa axial, o gradiente de temperatura, umidade e grau de mistura do material é muito pequeno, garantindo assim a estabilidade do processo.

Materiais Adequados

O secador de pás tem sido usado com sucesso nas indústrias de alimentos, química, petroquímica, corantes e de lodo industrial. Suas características de transferência de calor, resfriamento e agitação permitem que ele realize as seguintes operações unitárias: combustão (baixa temperatura), resfriamento, secagem (recuperação de solvente), aquecimento (fusão), reação e esterilização. As pás de agitação também atuam como superfícies de transferência de calor, aumentando a área de transferência de calor por unidade de volume efetivo e encurtando o tempo de processamento. A superfície de transferência de calor da pá em forma de cunha também possui uma função de autolimpeza. A função de agitação de compressão-expansão garante a mistura uniforme dos materiais. O material se move em um "fluxo pistão" ao longo da direção axial, com gradientes muito pequenos de temperatura, umidade e grau de mistura dentro da faixa axial. Usando óleo de transferência de calor como meio de aquecimento, o secador de pás pode realizar operações de combustão a baixa temperatura. Por exemplo, o di-hidrato de sulfato de cálcio (Ca2SO4·2H2O) é convertido em hemi-hidrato de sulfato de cálcio (Ca2SO4·1/22H2O) através da combustão. O bicarbonato de sódio (NaHCO3) é convertido em barrilha (Na2HCO3) através da calcinação. Meios de resfriamento como água ou salmoura de resfriamento podem ser introduzidos para resfriamento. Por exemplo, o resfriador de álcali tipo pá usado na indústria de barrilha substitui o resfriador de álcali resfriado a ar antigo, economizando energia e equipamentos de tratamento de gases de exaustão, e reduzindo os custos operacionais. A secagem, função principal do equipamento, elimina a necessidade de ar quente, tornando a recuperação de solvente, o consumo de energia e o controle ambiental idealmente gerenciáveis. É particularmente adequado para materiais que requerem recuperação de solvente, materiais inflamáveis, facilmente oxidáveis e sensíveis ao calor. É amplamente utilizado nas indústrias de química fina, petroquímica e de corantes. A uniformidade de temperatura, umidade e mistura dentro da faixa axial permite que o equipamento seja usado para aquecimento ou fusão, ou para algumas reações de materiais sólidos. Tem sido usado com sucesso nas indústrias de fertilizantes compostos e amido modificado. O secador de pás pode ser usado para esterilizar alimentos e farinha. A grande área de aquecimento dentro de um volume efetivo unitário aquece rapidamente o material à temperatura de esterilização, evitando aquecimento prolongado que poderia alterar a qualidade do material.

Especificações Técnicas

Diagrama da estrutura de instalação

Casos de Aplicação

nome	Jiangyin Farsun
Equipamento de Processamento:	Secador de Pás
Umidade Inicial:	70%
Umidade Final:	25%
Capacidade de Processamento:	200 kg/h ~ 300 kg/h
Equipamento de Processamento:

Antes do processamento	Após o processamento
